Aterma marka manometre, termometre, ölçüm cihazları.
Uygulama Alanları
-
Aşındırıcı etkisi olmayan gaz ve sıvılar
-
Pnömatik sistemler
-
Gemi endüstrisi
-
Isıtma sistemleri
-
Havalandırma sistemleri
-
Medikal endüstrisi
-
Makina imalat endüstrisi
Genel Özellikler
-
EN 837-1 standardına göre imalat
-
Ekonomik fiyat avantajı
-
40 mm, 50 mm, 63 mm, 100 mm, 160 mm gösterge seçenekleri
Standart Teknik Özellikler
Katalog
.png)

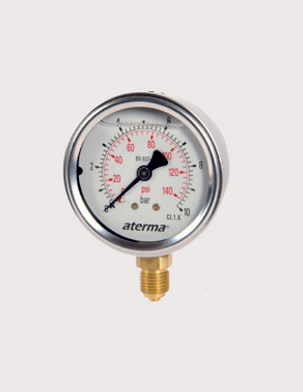

Standart Seri Manometreler
-
Gösterge çapı
-
40 mm, 50 mm, 63 mm, 100 mm, 160 mm
-
Dizayn
-
EN 837 - 1
-
Koruma Sınıfı
-
IP 41
-
Hassasiyet Sınıfı
-
Cl. 2.5 : 40 mm, 50 mm, 63 mm, 100 mm
-
Cl. 1.6 : 160 mm
-
Ölçüm aralıkları
-
40 mm : -1 … 0 bar ile 0 … 160 bar arası
-
50 mm : -1 … 0 bar ile 0 … 315 bar arası
-
63 mm : -1 … 0 bar ile 0 … 400 bar arası
-
100 mm : -1 … 0 bar ile 0 … 400 bar arası
-
160 mm : -1 … 0 bar ile 0 … 400 bar arası
-
Çalışma basınçları
-
Sürekli : Tam skalanın 3/4 ‘ü
-
Kısa süreli : Tam skala
-
Cam
-
Plastik : 40 mm, 50 mm, 63 mm, 100 mm
-
Cam : 160 mm
-
Mekanizma
-
Pirinç
-
Bourdon tüp
-
Materyal : Bakır alaşım
-
< 100 bar : C tipi
-
≥ 100 bar : Helisel tip
-
Ortam sıcaklığı
-
-20 °C … +60 °C
-
Akışkan sıcaklığı
-
+60 °C maksimum
-
Kasa
-
Siyah boyalı çelik
-
Ön kapak (Bezel)
-
Paslanmaz : 40 mm, 50 mm, 63 mm pano tipler
-
Siyah boyalı çelik : 160 mm
-
İbre
-
Siyah boyalı Alüminyum DIN ibre
-
Ekran
-
40 mm, 50 mm, 63 mm : Beyaz zemin renkli plastik
-
100 mm, 160 mm : Beyaz zemin renkli Alüminyum
-
Sıcaklık etkisi
-
±0,04 x (t2 - t1) %tam skala (hata sınırına ilave edilmelidir)
-
t2 : kullanım sıcaklığı t1 : +20 °C referans sıcaklığı
-
Proses bağlantısı
-
Materyal : pirinç
-
40 mm : G 1/8 (11 mm dört köşe)
-
50 mm : G 1/4 B (14 mm dört köşe)
-
63 mm : G 1/4 B (14 mm dört köşe)
-
100 mm : G 1/2 B (22 mm altı köşe)
-
160 mm : G 1/2 B (22 mm dört köşe)
-
İsteğe Bağlı Özellikler
-
İsteğe bağlı proses bağlantıları ve ölçüm skalaları
-
Kalibrasyon sertifikası
-
Müşteriye özel ekran dizaynı
